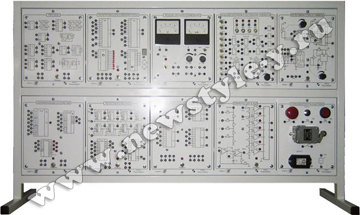

Лабораторный комплекс "Элементы систем автоматики и вычислительной техники"

Арт.: УП-432

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Лабораторный комплекс «Элементы систем автоматики и вычислительной техники» предназначен для обучения студентов, изучающих дисциплины «Элементы систем автоматики», «Схемотехника», «Цифровая электроника», «Электронные промышленные устройства», «Цифровые устройства».

Габариты не более 1064×256×654 мм. Масса не более 25,7 кг

Варианты исполнения

ЭСАиВТ-НР — «Элементы систем автоматики и вычислительной техники», настольное ручное;
ЭСАиВТ-НК — «Элементы систем автоматики и вычислительной техники», настольное компьютерное.

Состав: модули: питания и измерений (ручная версия); питания и измерений (компьютерная версия); задание сигналов и логические элементы; триггеры; регистры и счетчики; арифметические устройства; запоминающие устройства; элементы ЦАП и АЦП; мультиплексоры и дешифраторы; мультивибраторы и таймеры; командоаппараты и датчики; микроконтроллеры (компьютерная версия); мультимедийное руководство к выполнению лабораторных работ; программное обеспечение (для компьютерной версии).

Перечень лабораторных работ и экспериментов — изучение:

способов задания логических уровней, сигналов и их индикации;
основных и базовых логических элементов;
мультиплексоров;
преобразователя двоичного кода в десятичный и дешифратора;
асинхронного триггера, синхронных двухтактных триггеров;
асинхронного счетчика и синхронного реверсивного счетчика;
параллельного, последовательного и универсального регистров;
одноразрядного и четырехразрядного ОЗУ, ППЗУ, ПЗУ;
сумматоров, цифрового компаратора и схемы контроля четности;
одновибратора, таймера в режиме ждущего одновибратора;
одновибратора, таймера в режиме мультивибратора;
схемотехнической реализации десятичного счетчика с выводом информации на семисегментный индикатор;
ЦАП на основе матрицы R-2R;
параллельного АЦП и схемы выборки-хранения;
концевых выключателей;
бесконтактных датчиков (выключателей);
принципов работы функций ввода/вывода МК (компьютерная версия);
реализации МК логических операций (компьютерная версия);
реализации МК арифметических операций (компьютерная версия);
операций с памятью данных МК (компьютерная версия);
режимов работы таймеров-счетчиков МК (компьютерная версия);
работы аналогового компаратора и режимов преобразования АЦП (компьютерная версия).
